Pipe Count - Obliczenia EN 13480-3

Pipe Count to program w którym wykonasz obliczenia grubości ścianek elementów rurociągu pod działaniem ciśnienia wewnętrznego zgodnie z EN 13480-3.

W tym:

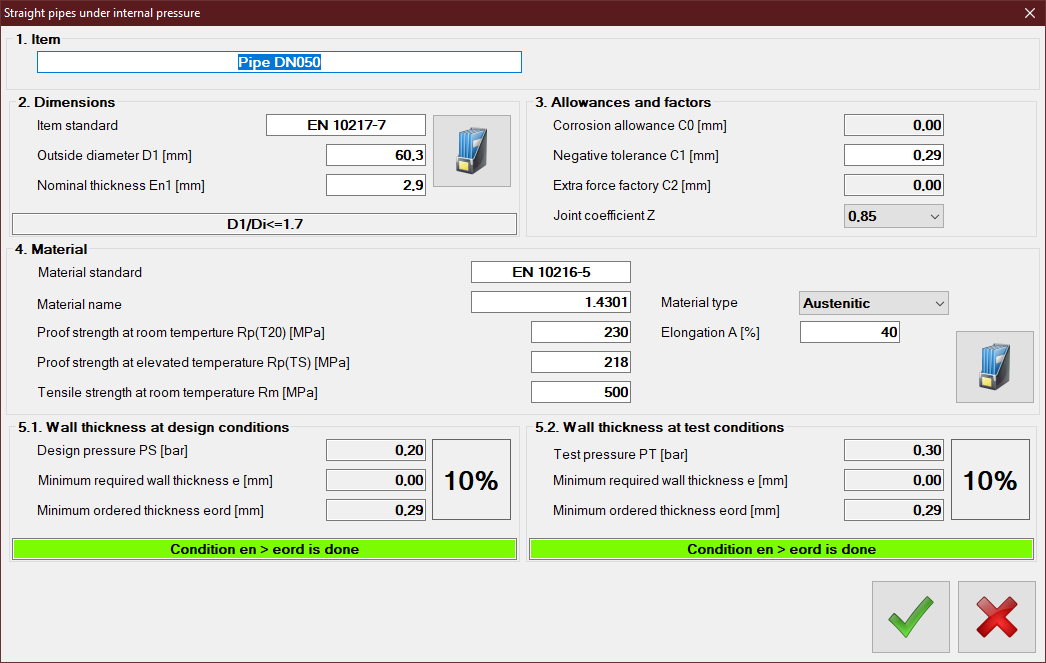

1. Rura prosta.

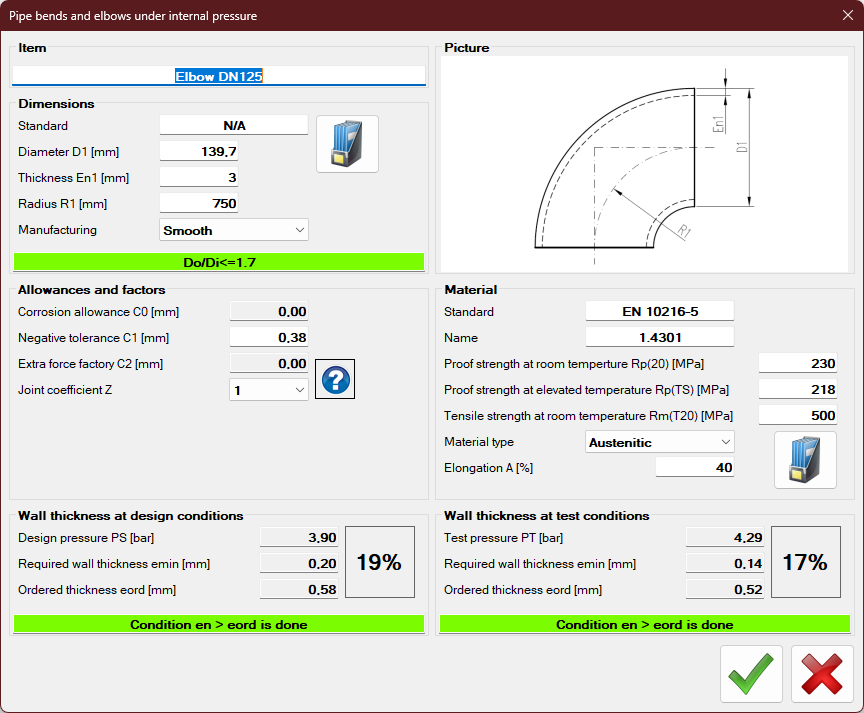

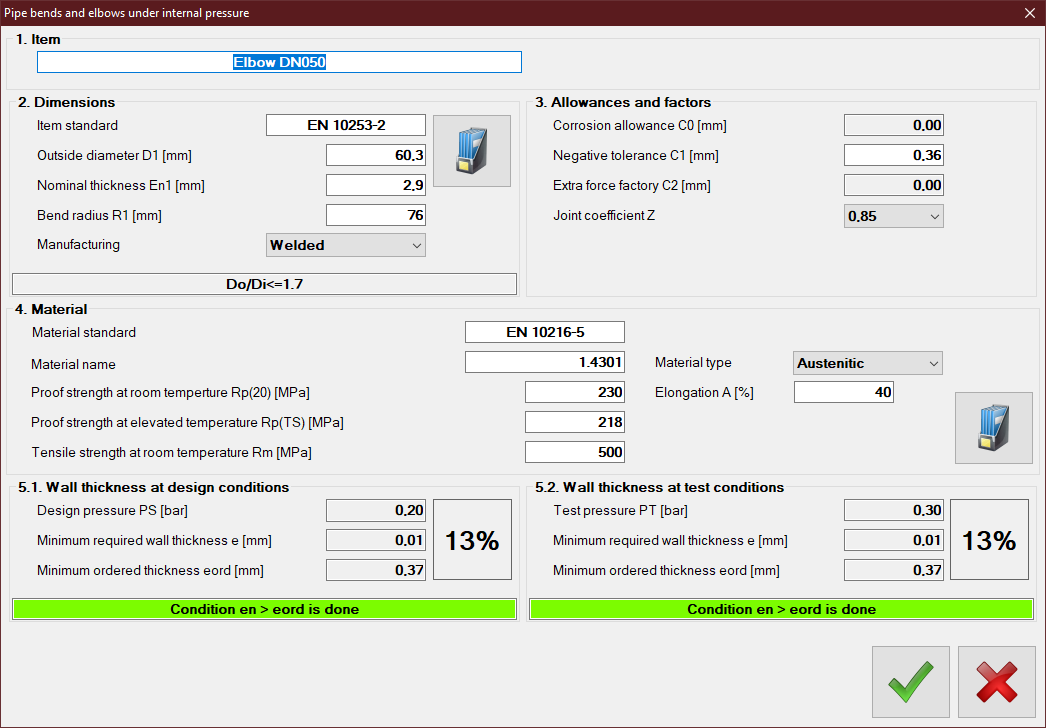

2. Kolano.

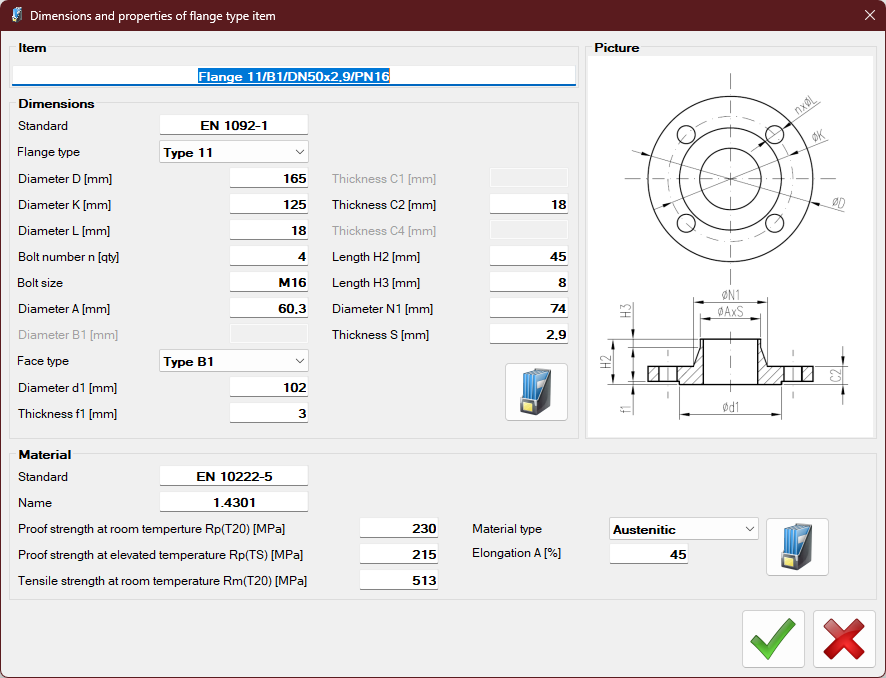

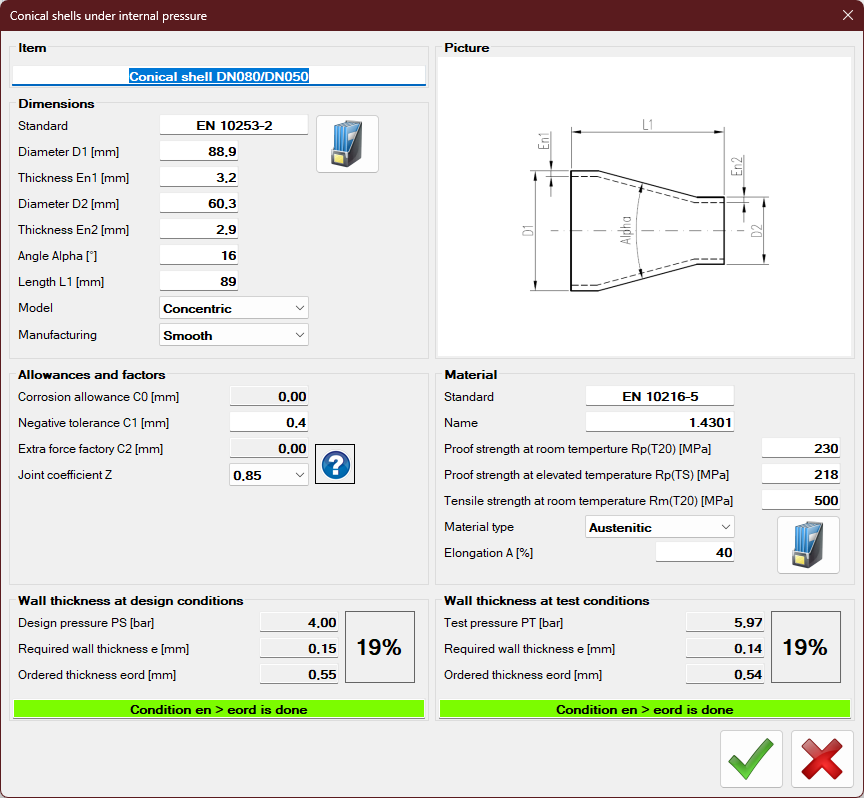

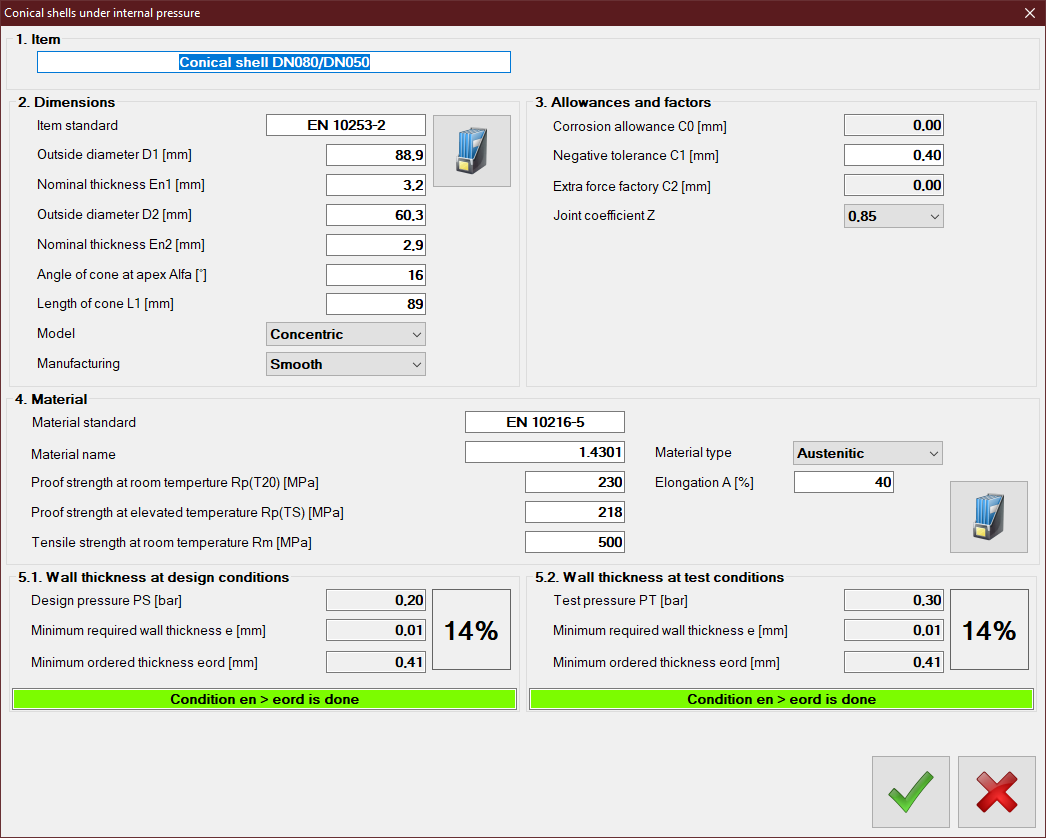

3. Zwężka rurowa.

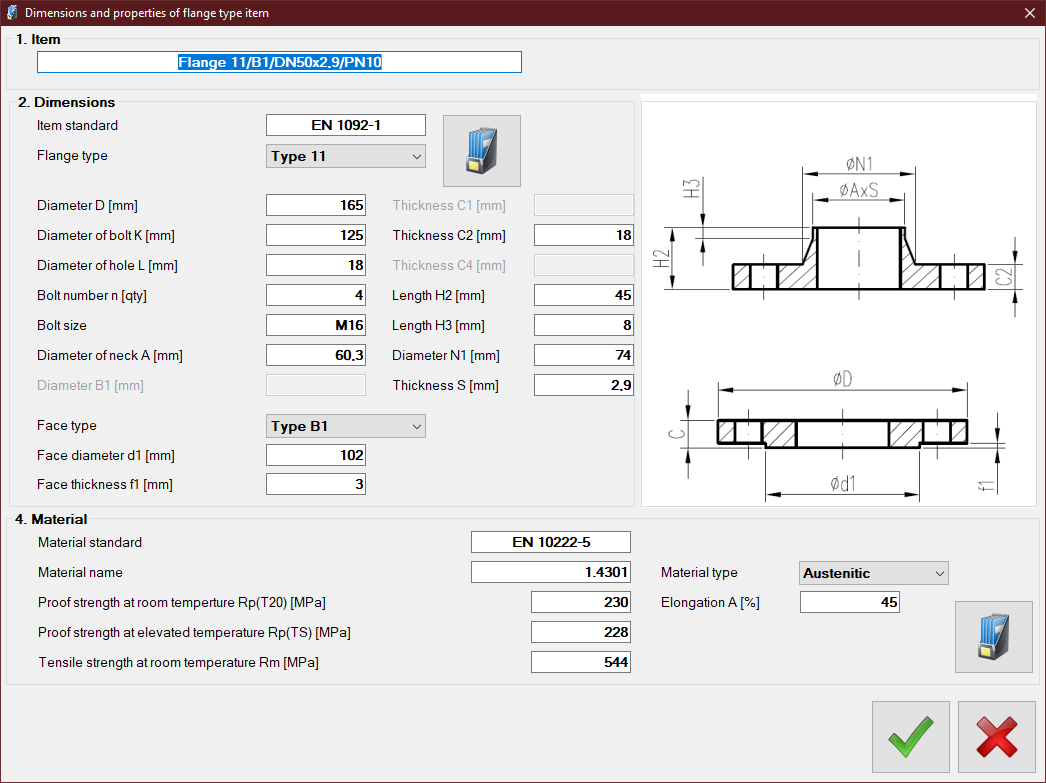

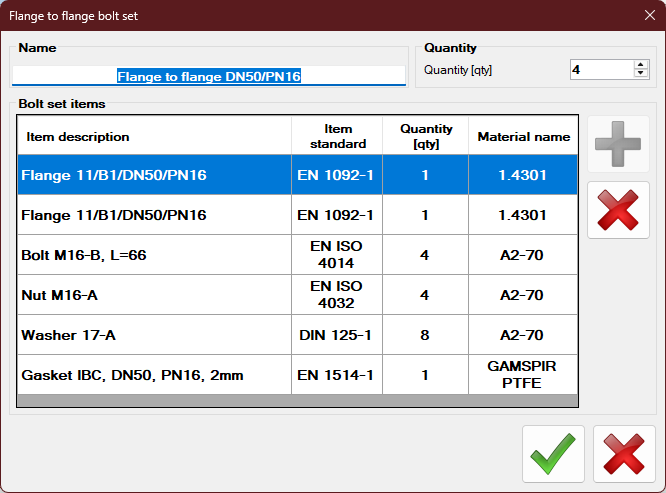

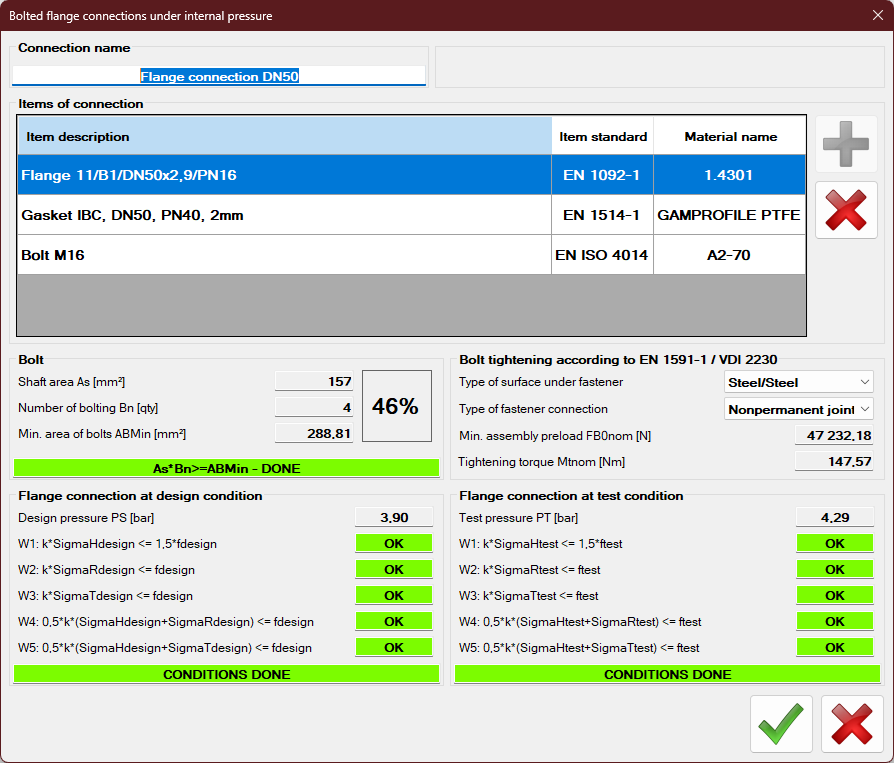

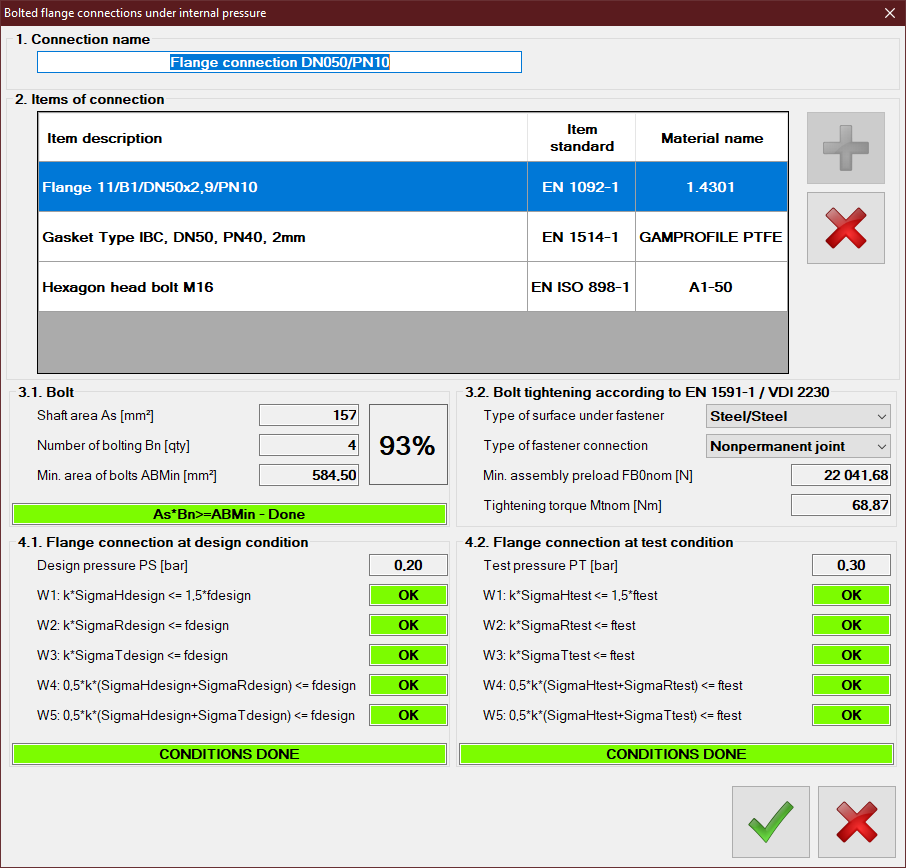

4. Połączenie kołnierzowe śrubowe.

5. Dno wypukłe.

6. Dno płaskie przykręcane śrubami.

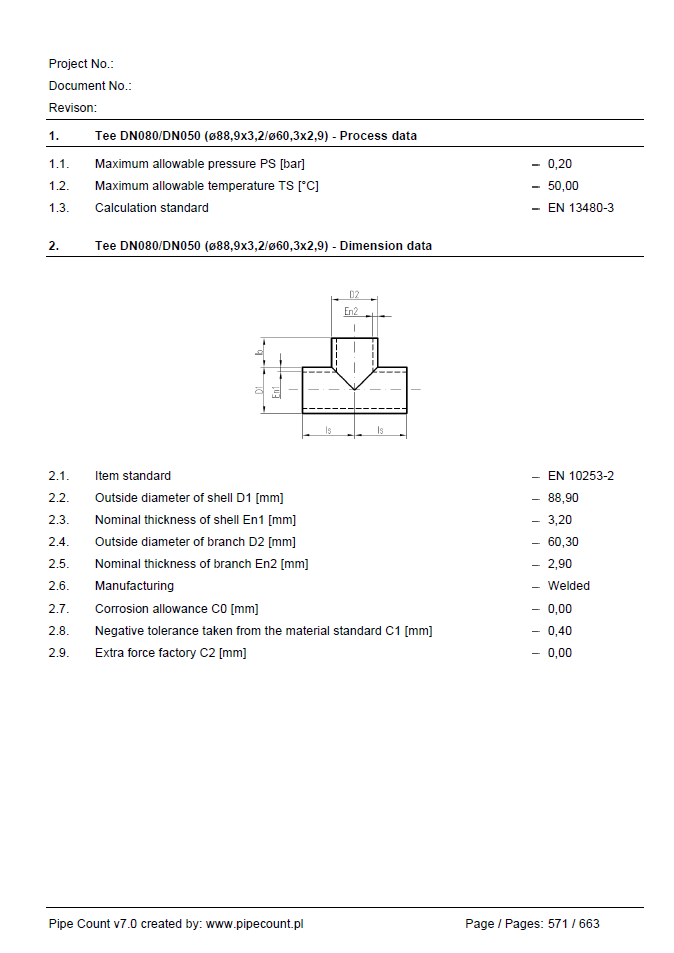

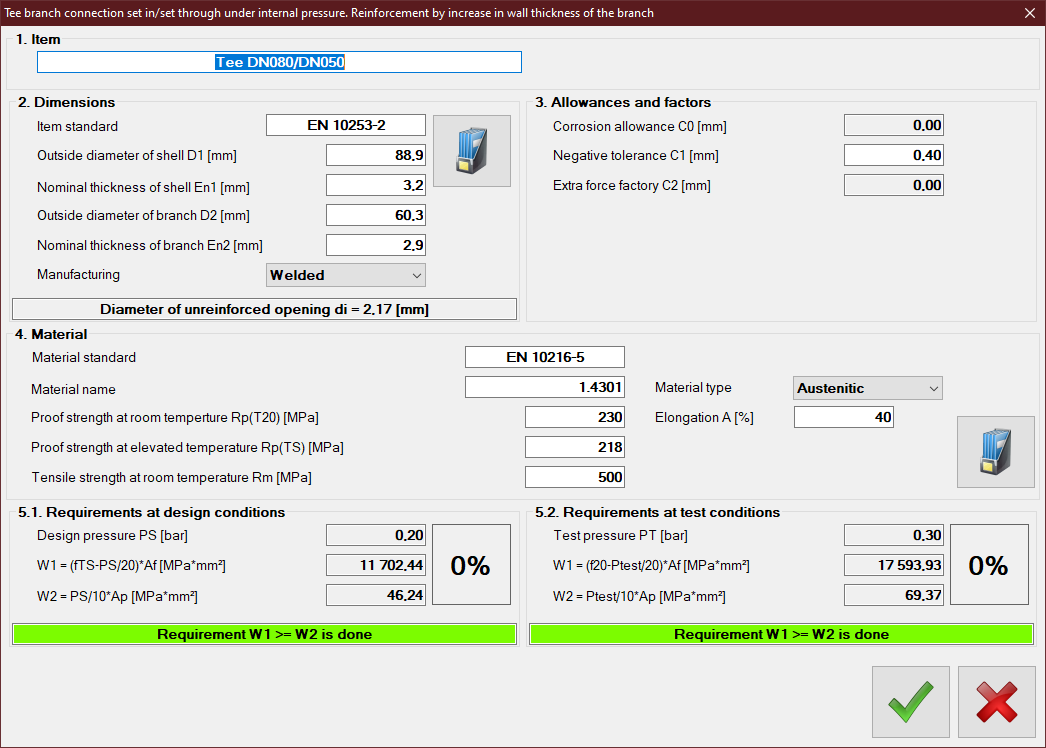

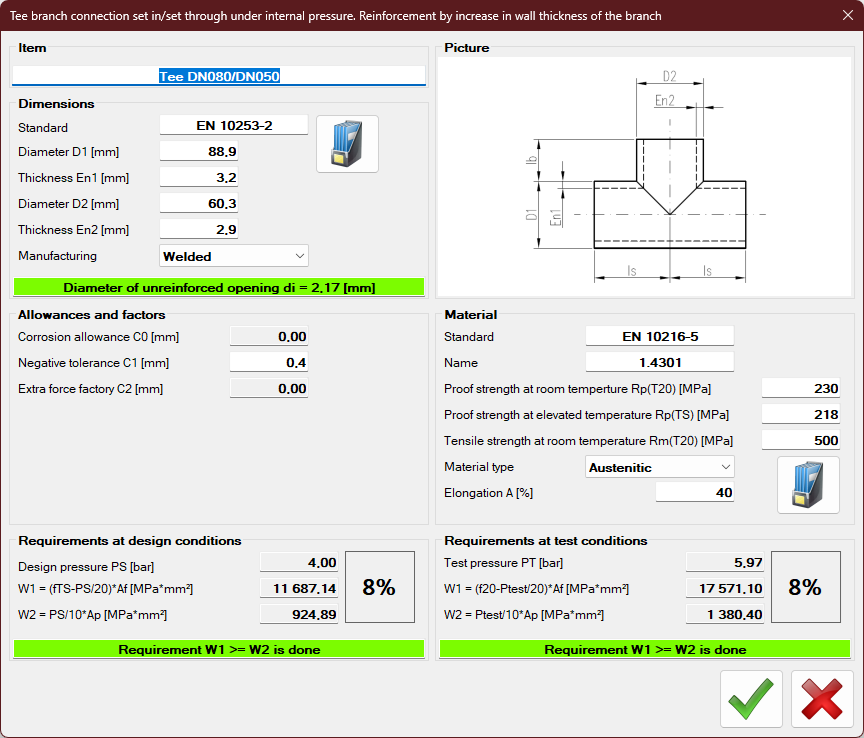

7. Odgałęzienie.

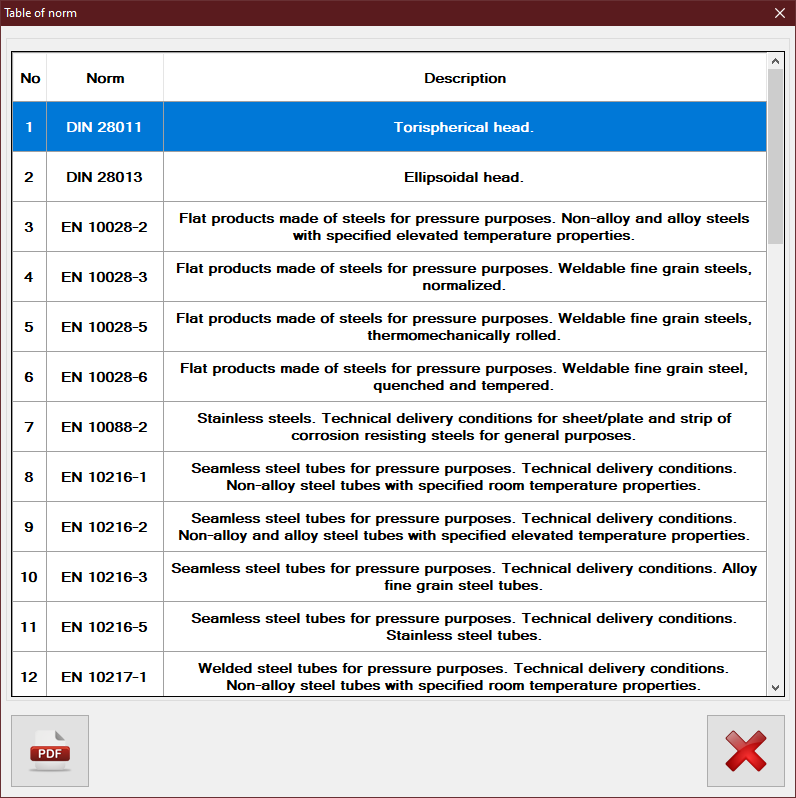

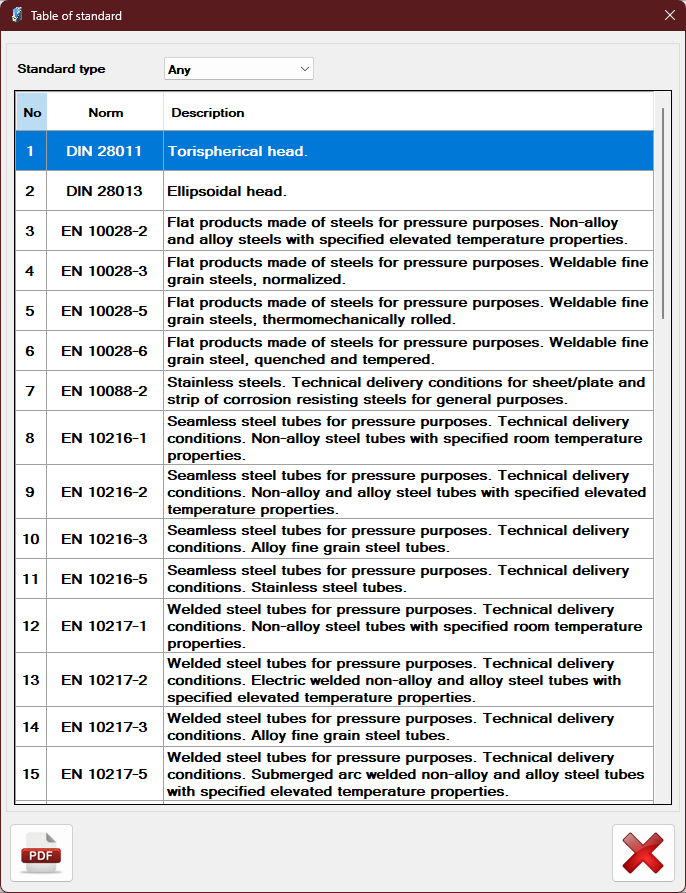

Baza standardów

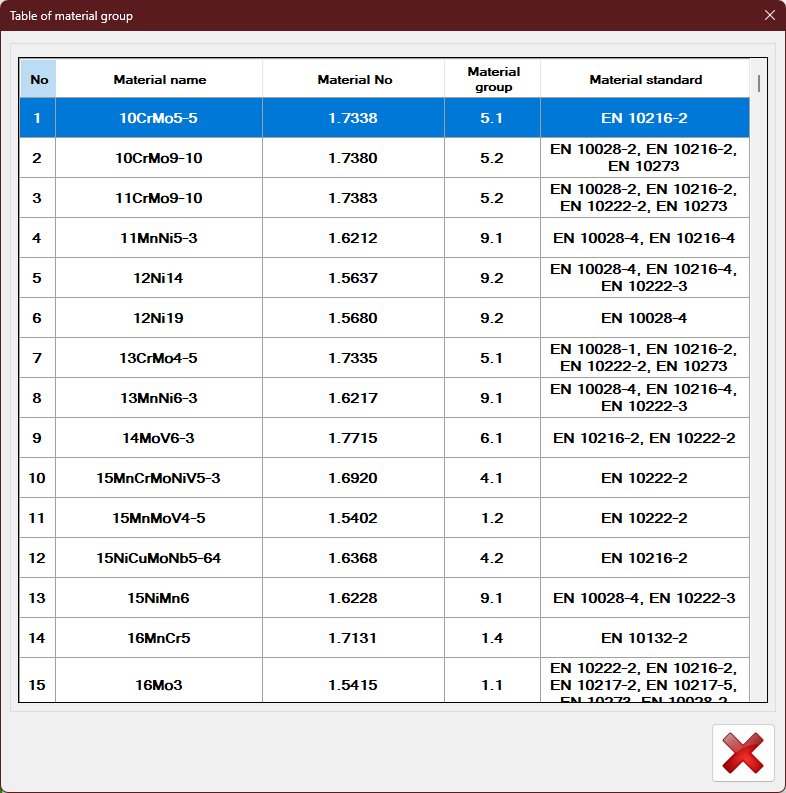

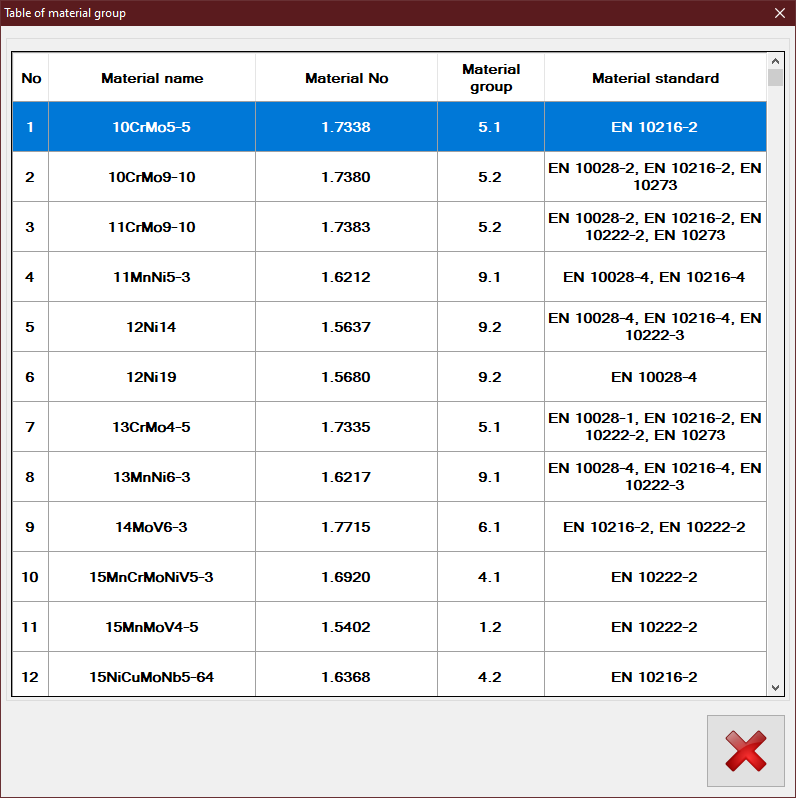

Pipe Count posiada wbudowaną bazę danych elementów znormalizowanych oraz materiałów.

W tym:

1. EN 10253 - Kształtki rurowe stalowe do spawania doczołowego.

2. EN 10216 - Rury stalowe bez szwu do zastosowań ciśnieniowych.

3. EN 10217 - Rury stalowe ze szwem do zastosowań ciśnieniowych.

4. EN 10222 - Odkuwki stalowe na urządzenia ciśnieniowe.

5. EN 10028 - Wyroby płaskie ze stali na urządzenia ciśnieniowe.

6. EN 1092 - Kołnierze stalowe okrągłe z oznaczeniem PN.

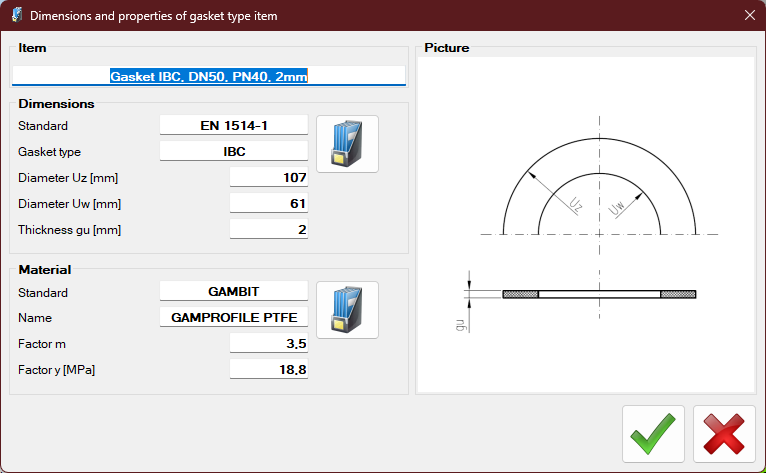

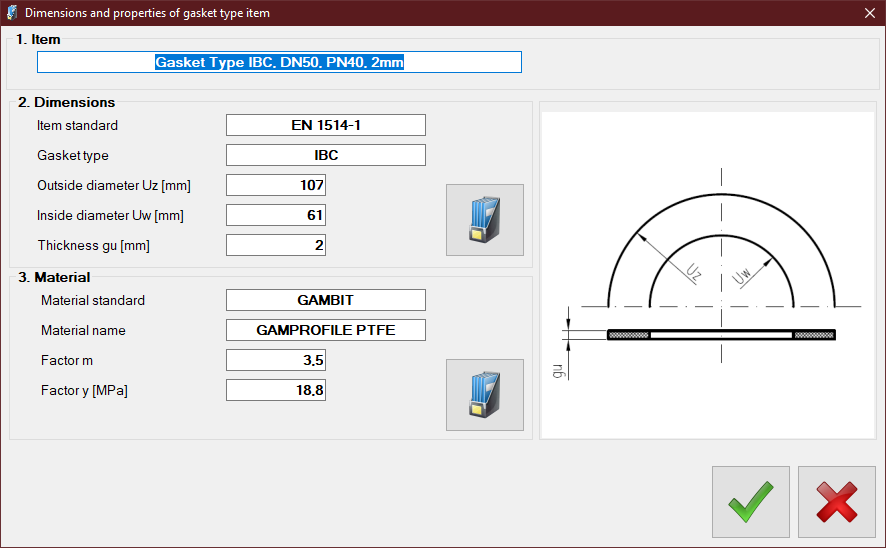

7. EN 1514 - Uszczelki do kołnierzy z oznaczeniem PN.

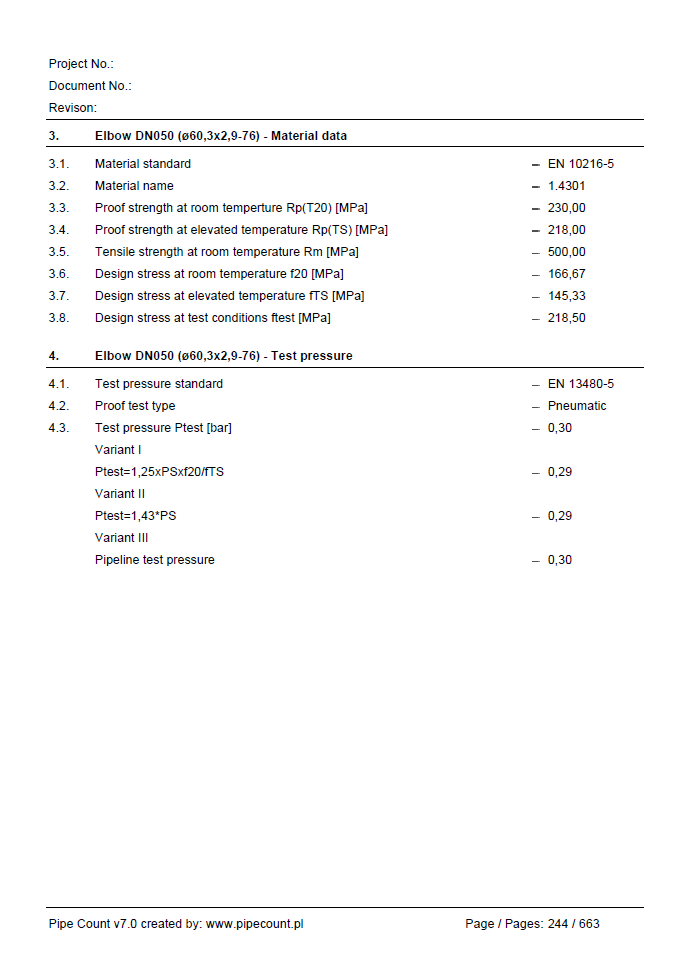

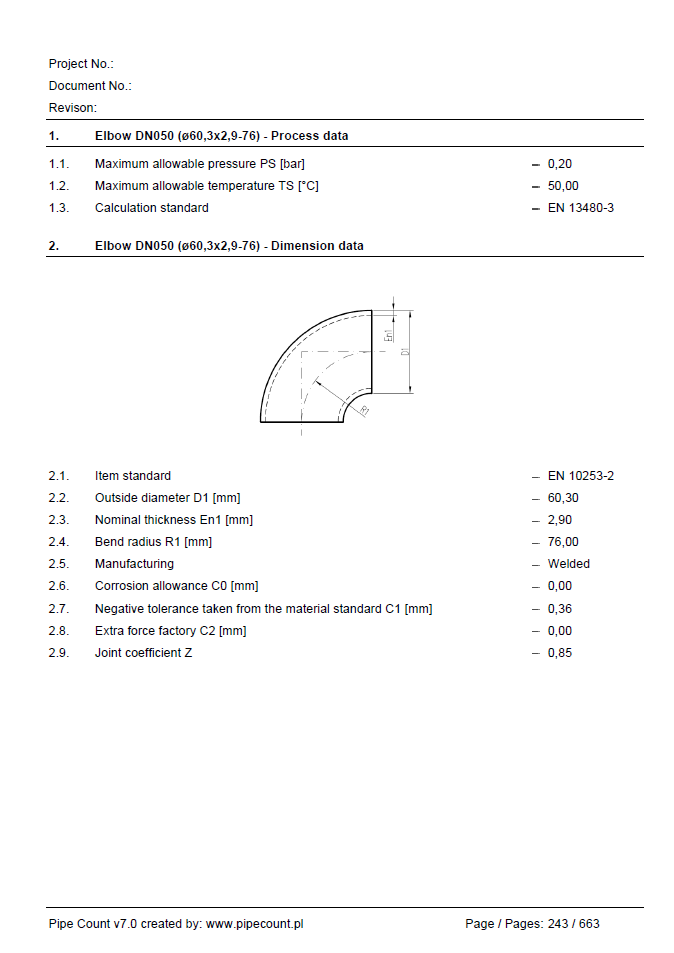

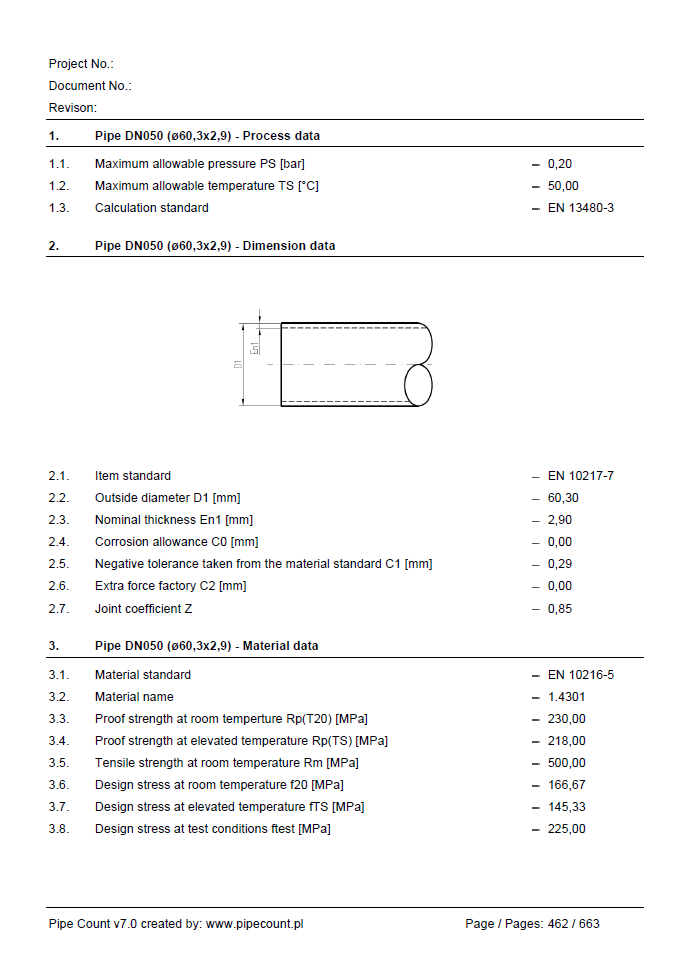

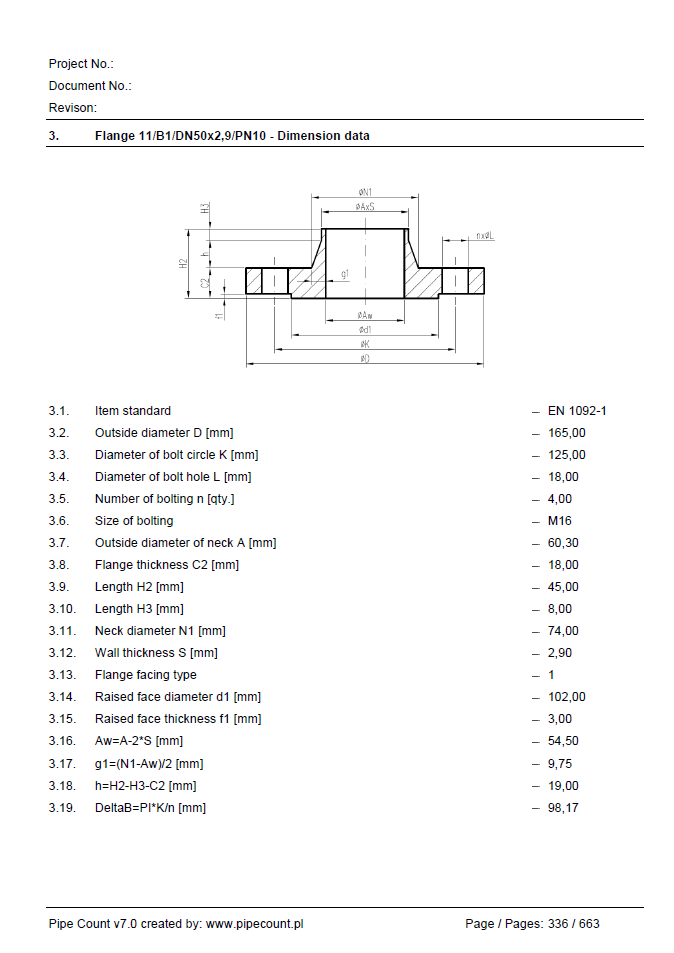

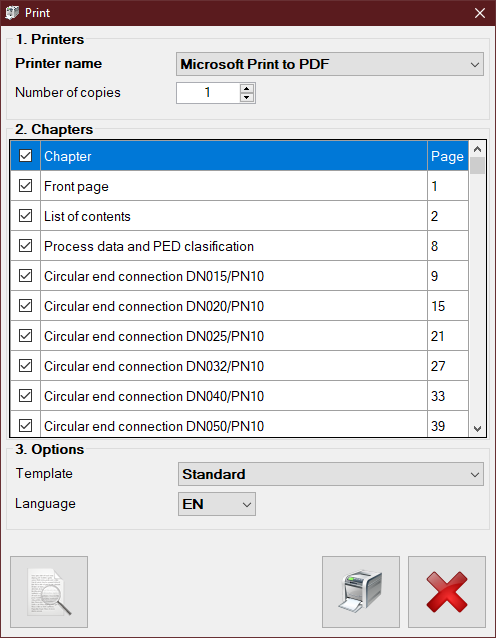

Raport z obliczeń

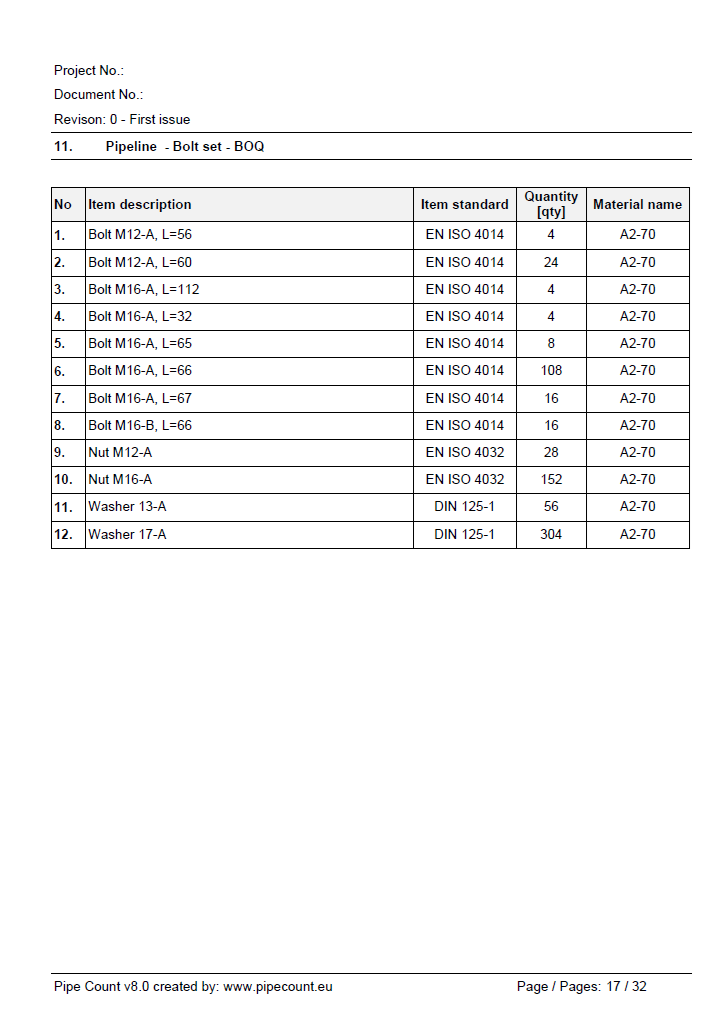

Pipe Count generuje raport z przeprowadzonych obliczeń.

Raport obejmuje każdy element i składa się z:

1. Parametrów procesowych - PS, TS.

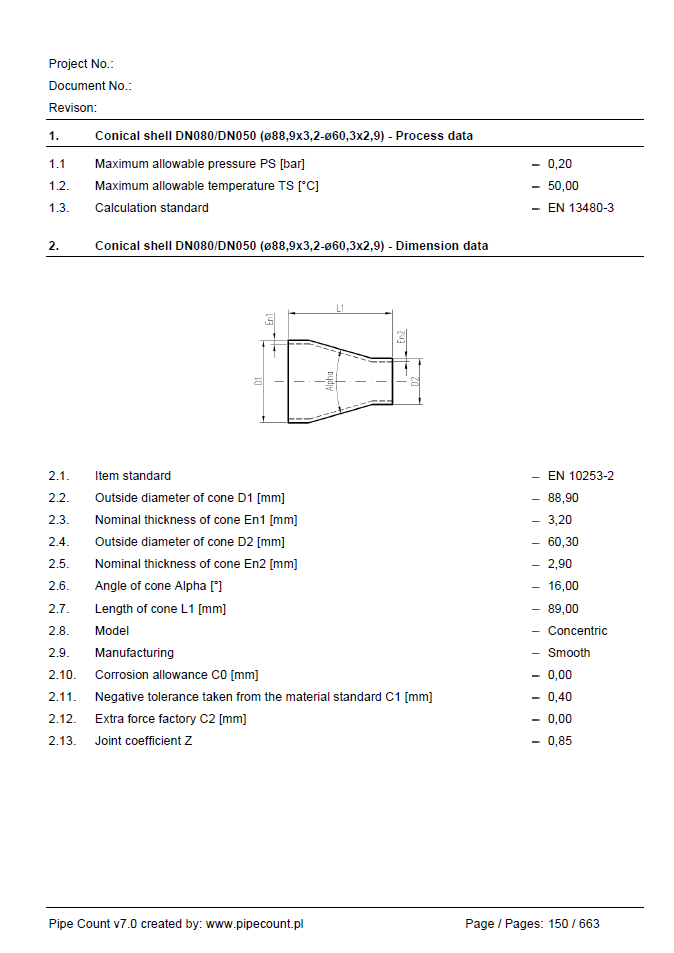

2. Szkicu elementu z niezbędnymi wymiarami.

3. Parametrów charakterystycznych wybranego materiału.

4. Ciśnienia próby elementu zgodnym z EN 13480-5.

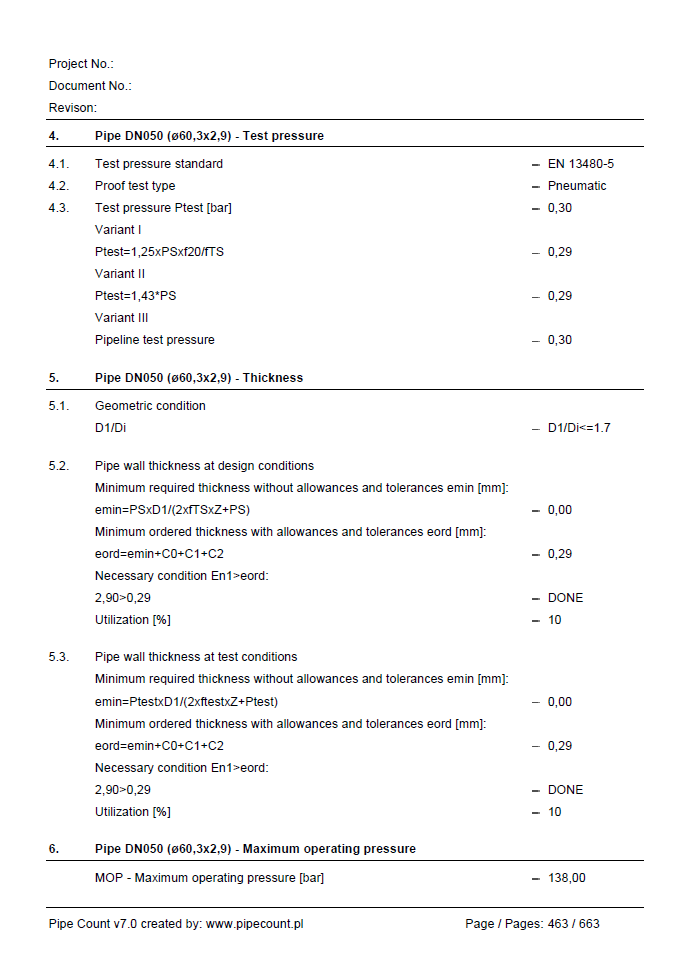

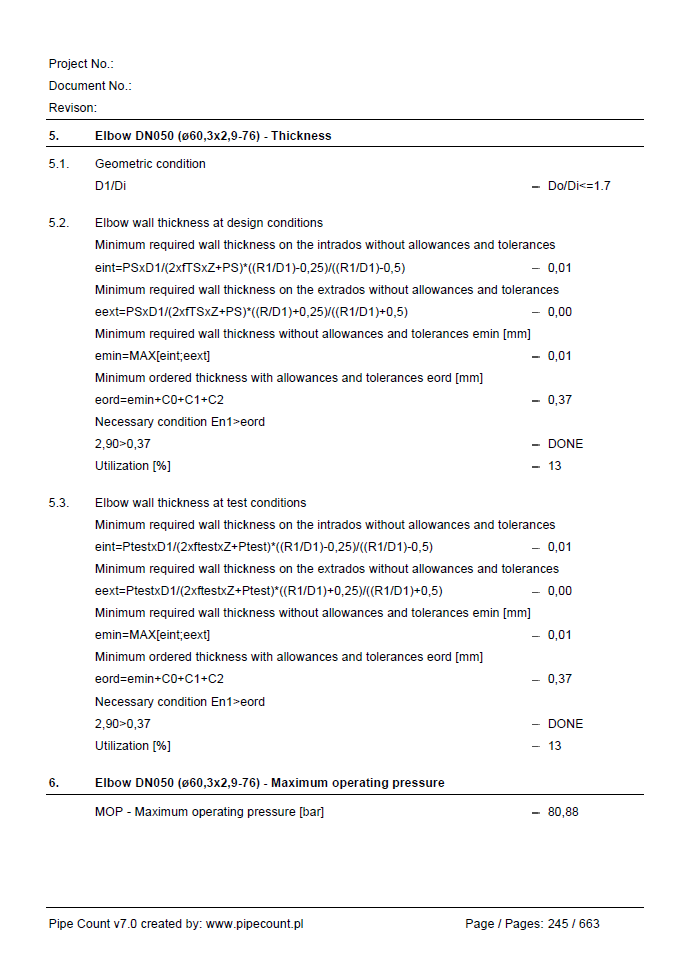

5. Wyników obliczeń minimalnej grubości ścianki.

6. Maksymalnej wartości ciśnienia roboczego - MOP.

Procedury i wytyczne

Pipe Count generuje procedury i wytyczne, które są doskonały uzupełnieniem raportu z obliczeń.

W tym:

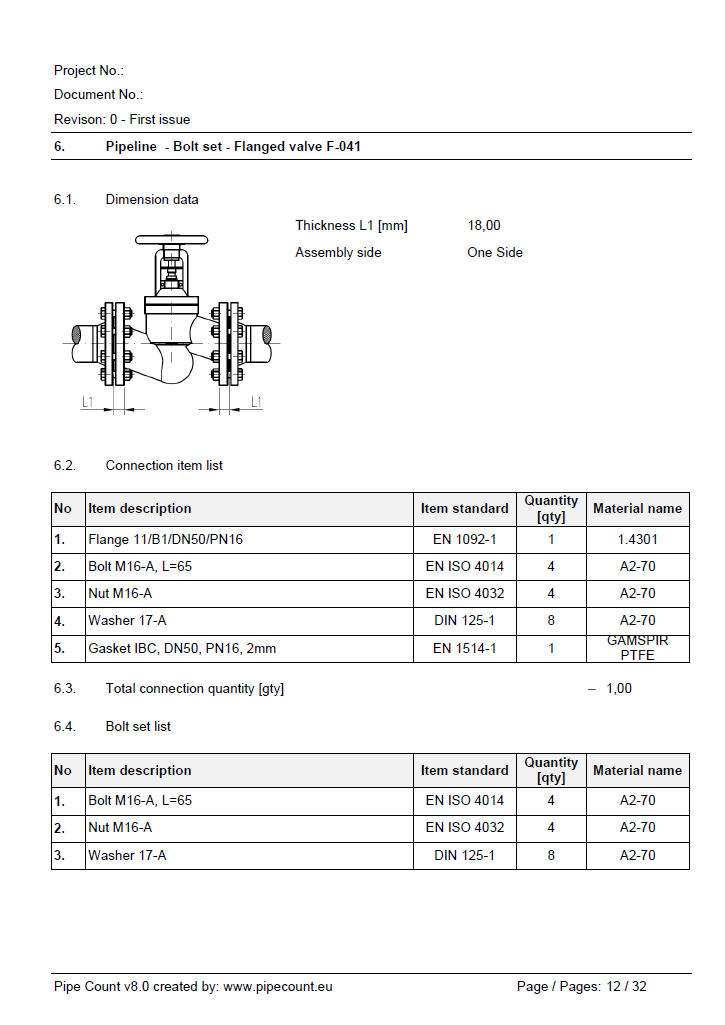

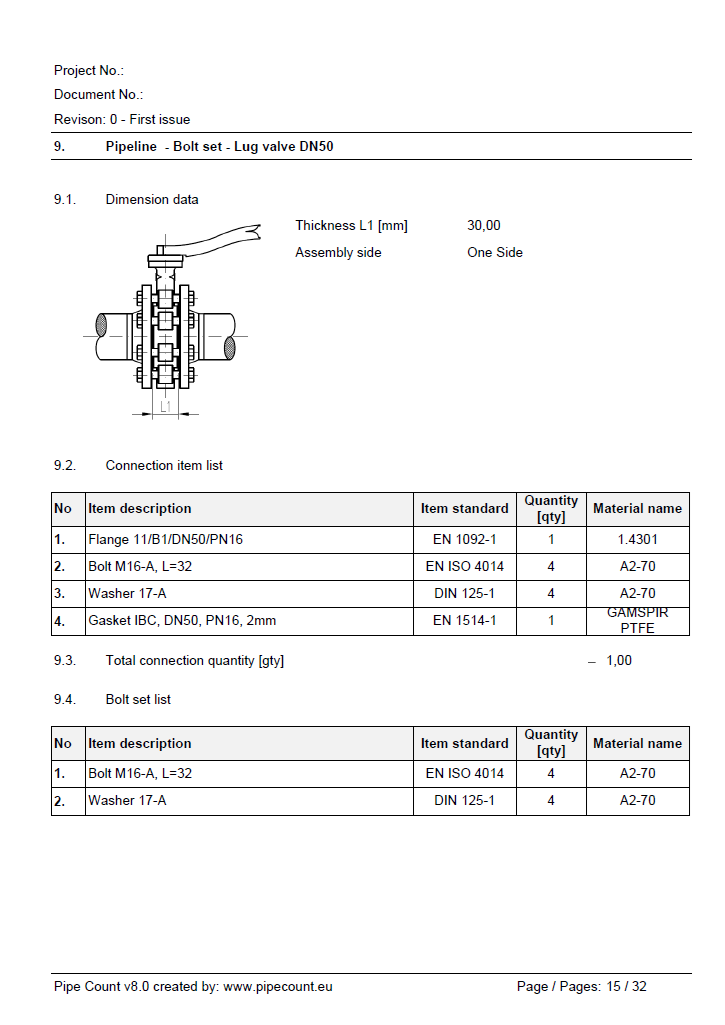

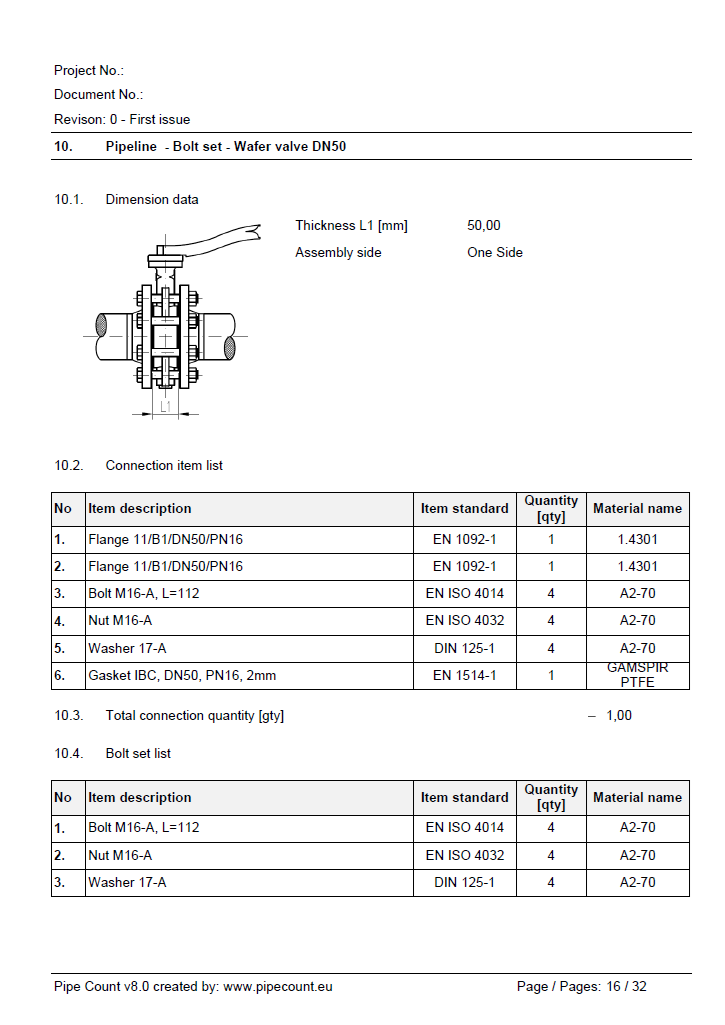

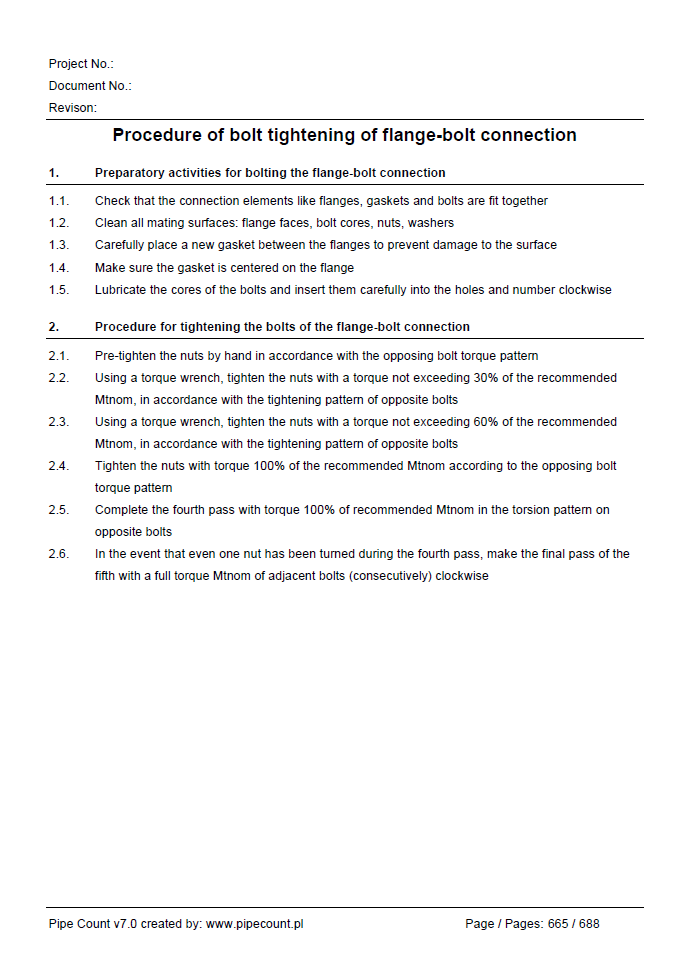

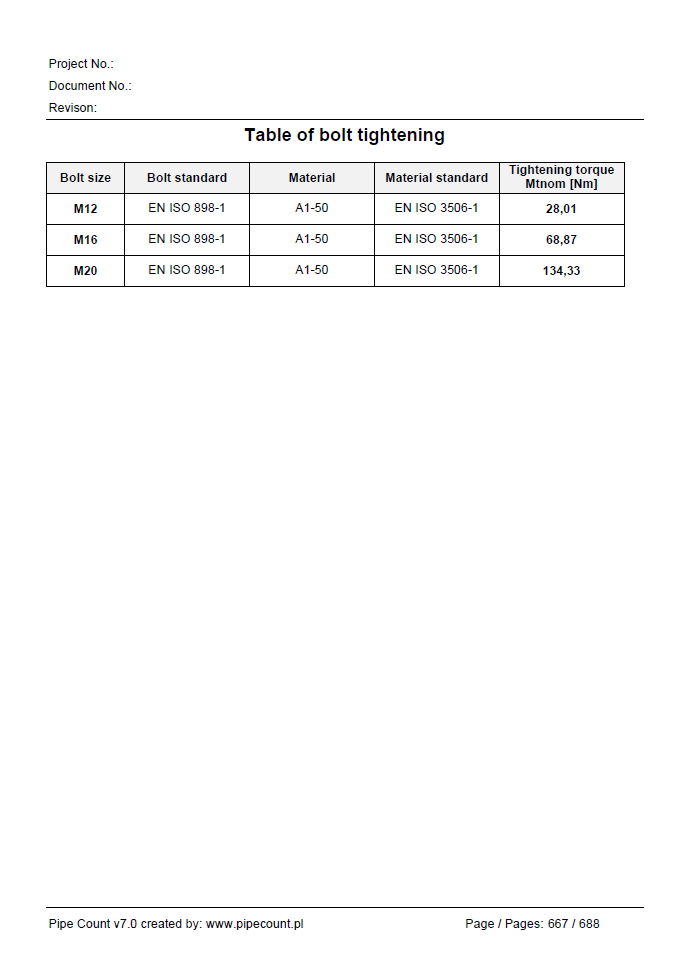

1. Wytyczne skręcania śrub wraz z listą momentów dokręcania śrub.

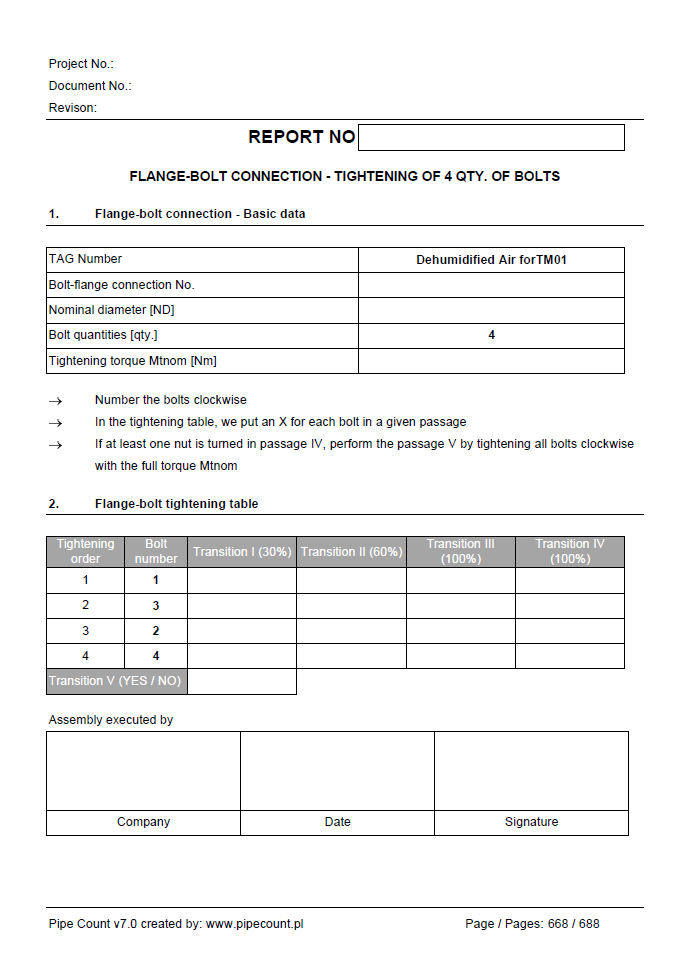

2. Protokół dokręcania śrub zależnie od rodzaju kołnierza.

3. Wymagania dotyczące zakresu kontroli i badań rurociągu.

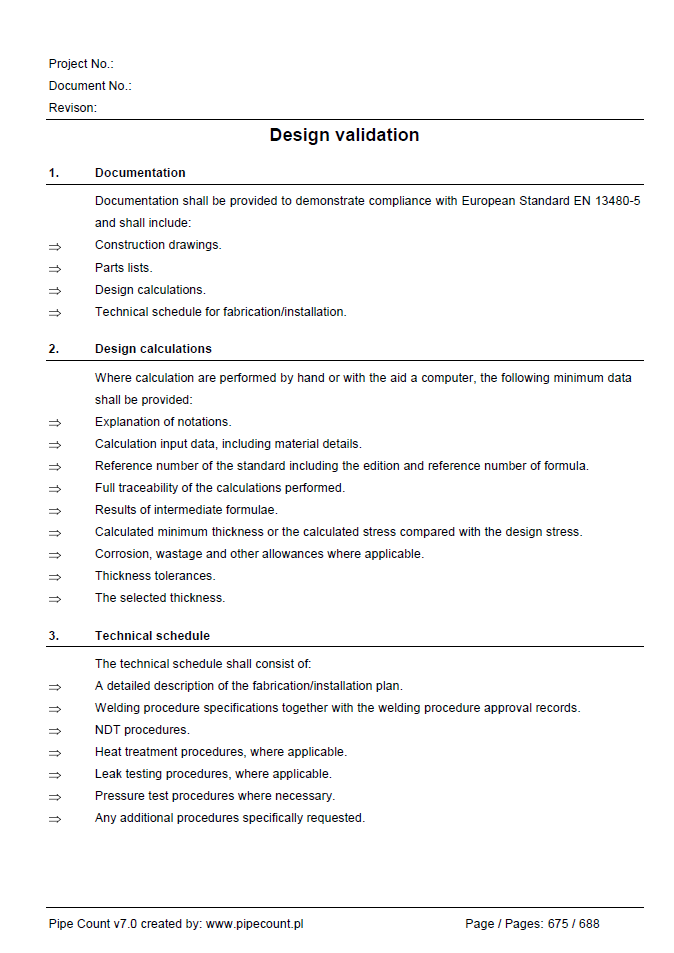

4. Wymagania dotyczące kontroli dokumentacji projektowej.

5. Wymagania dotyczące dokumentacji końcowej.

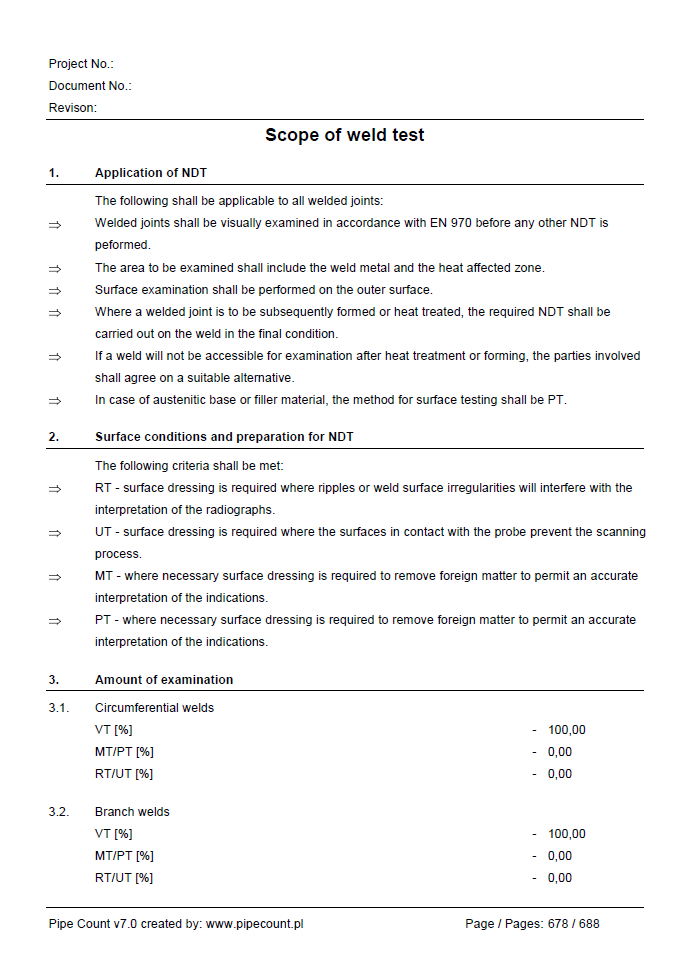

5. Wymagania dotyczące zakresu badań spoin.

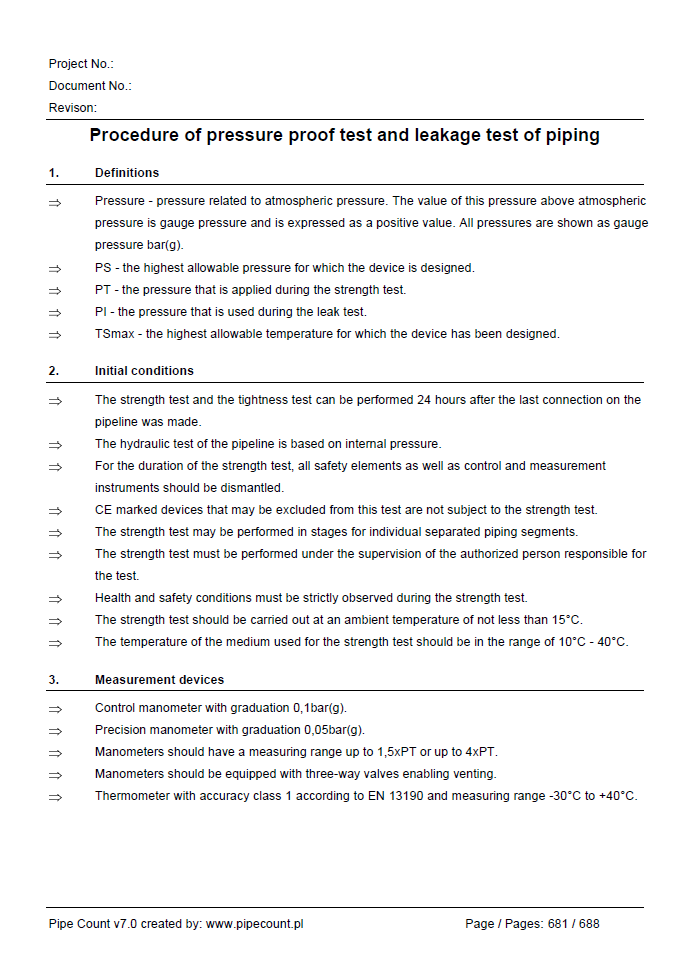

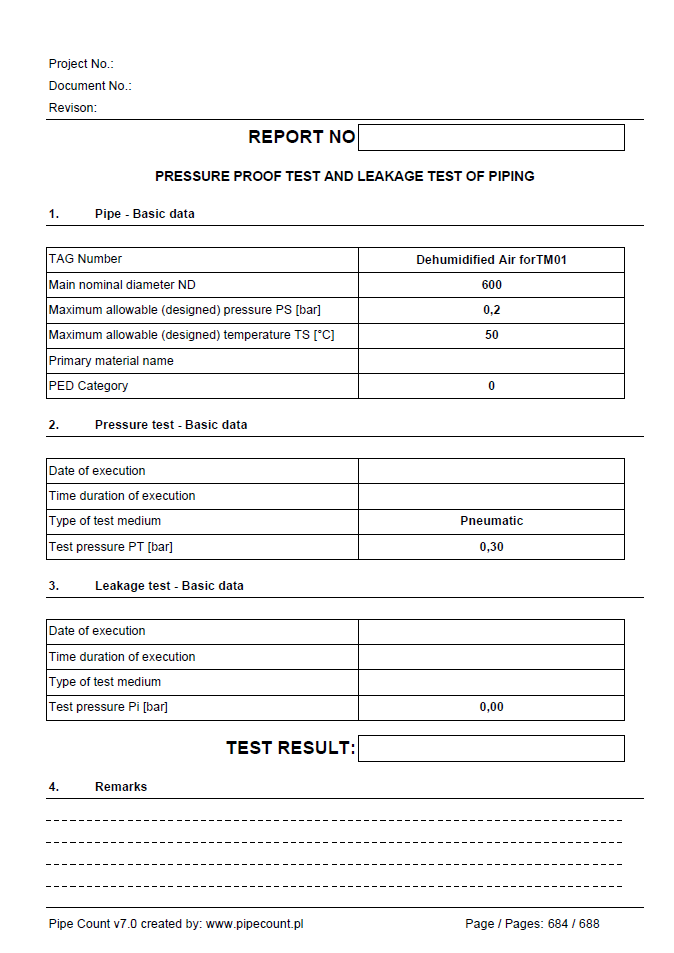

6. Wytyczne dotyczące próby ciśnieniowej wraz z protokołem.

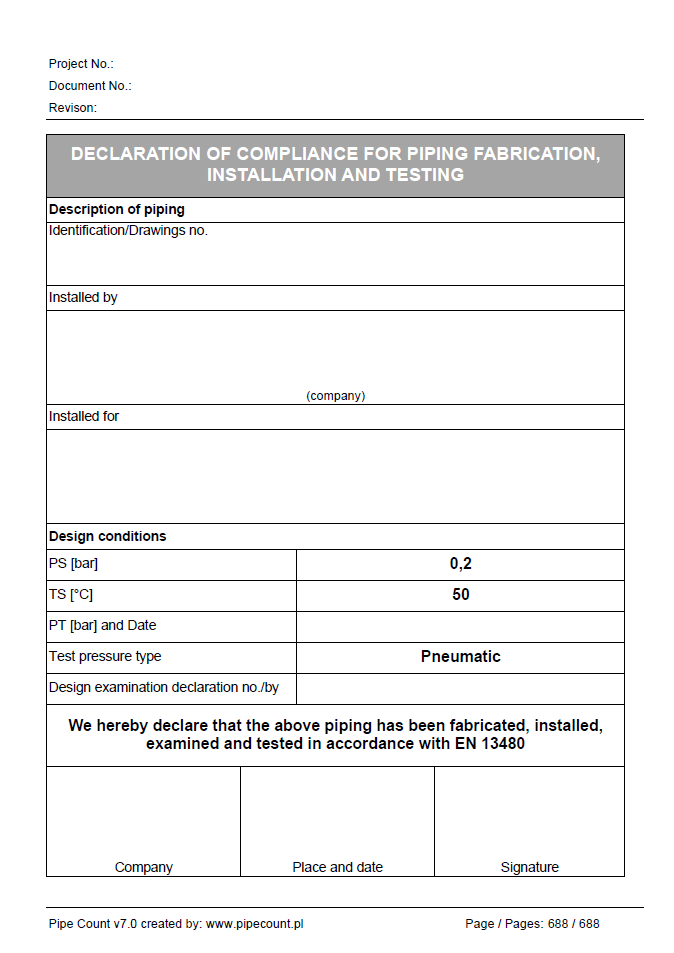

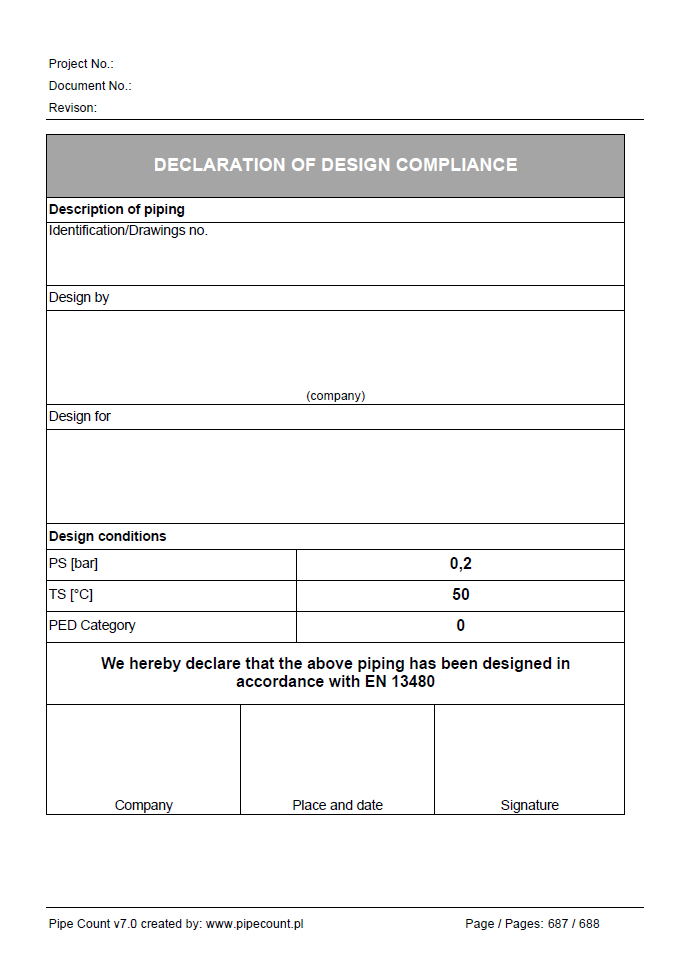

7. Deklaracja zgodności projektu i wykonania.

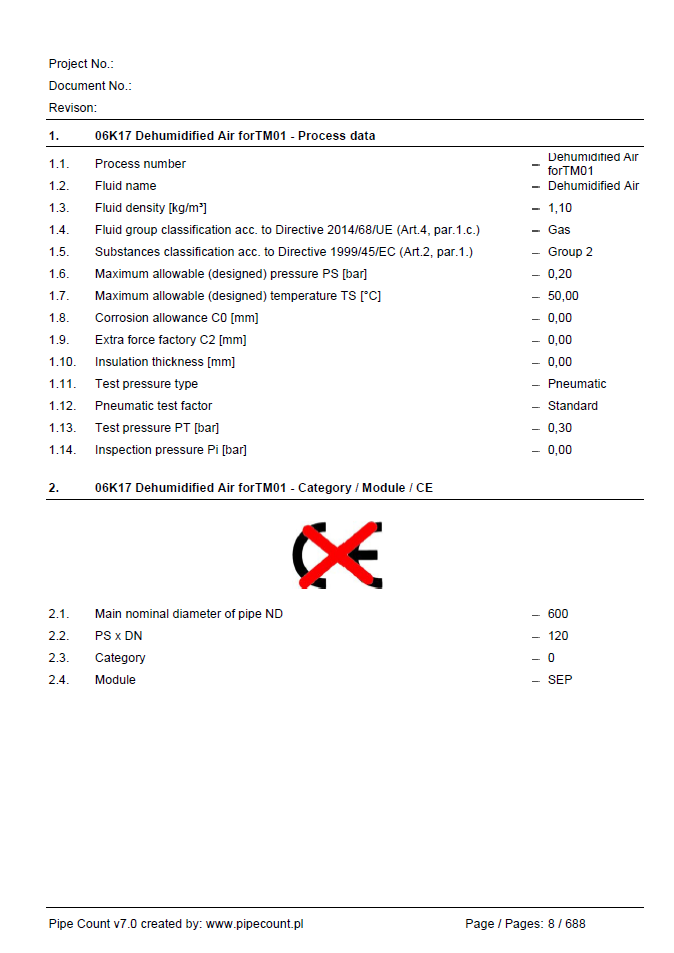

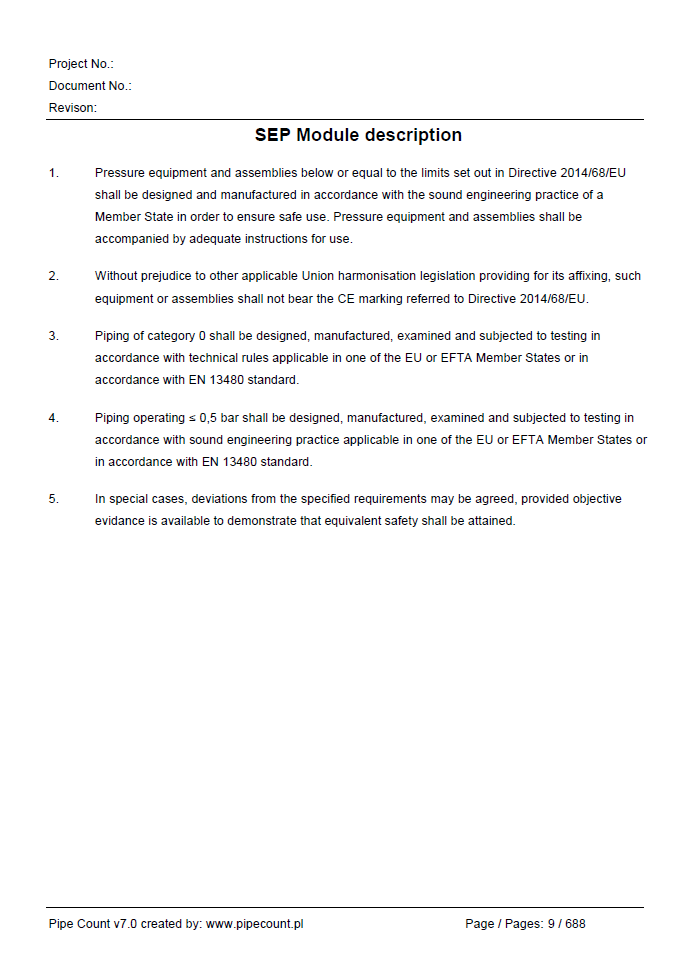

Ocena CE

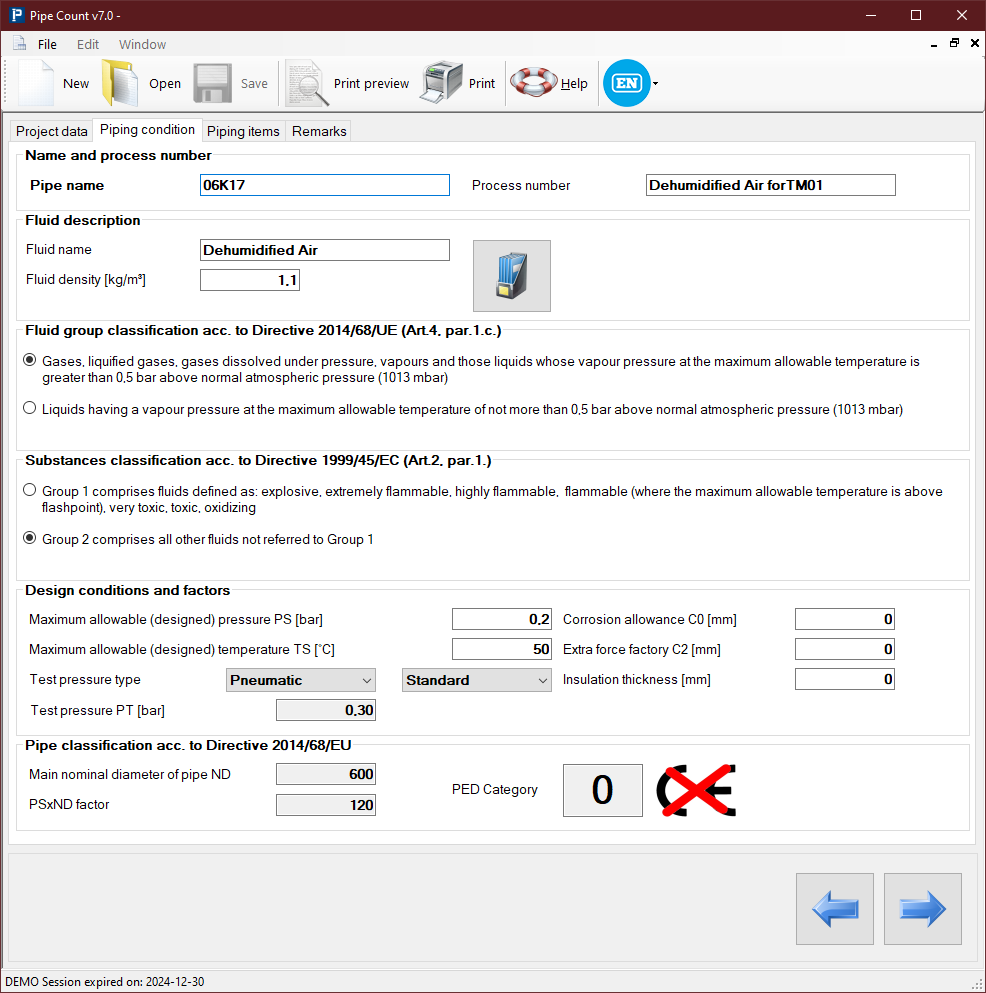

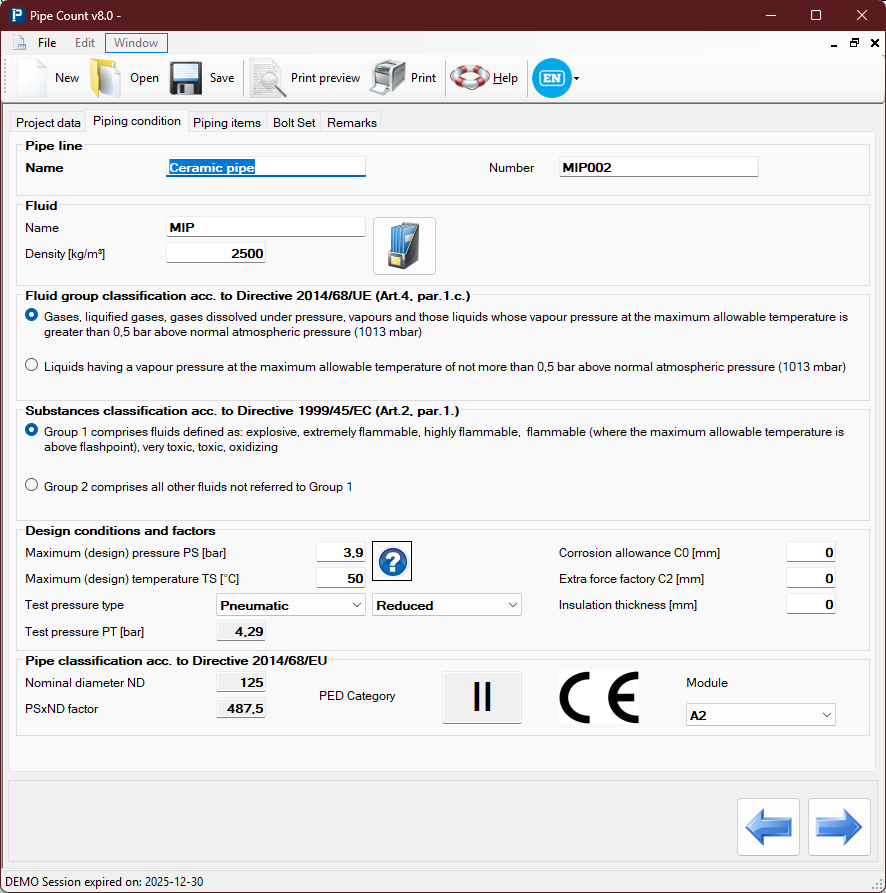

Pipe Count dokonuje oceny kategorii rurociągu zgodnie z Dyrektywą UE 2014/68/UE.

Ocena staje się częścią raportu z obliczeń wraz z wybranym modułem (jeśli taki występuje w ramach odpowiedniej kategorii).

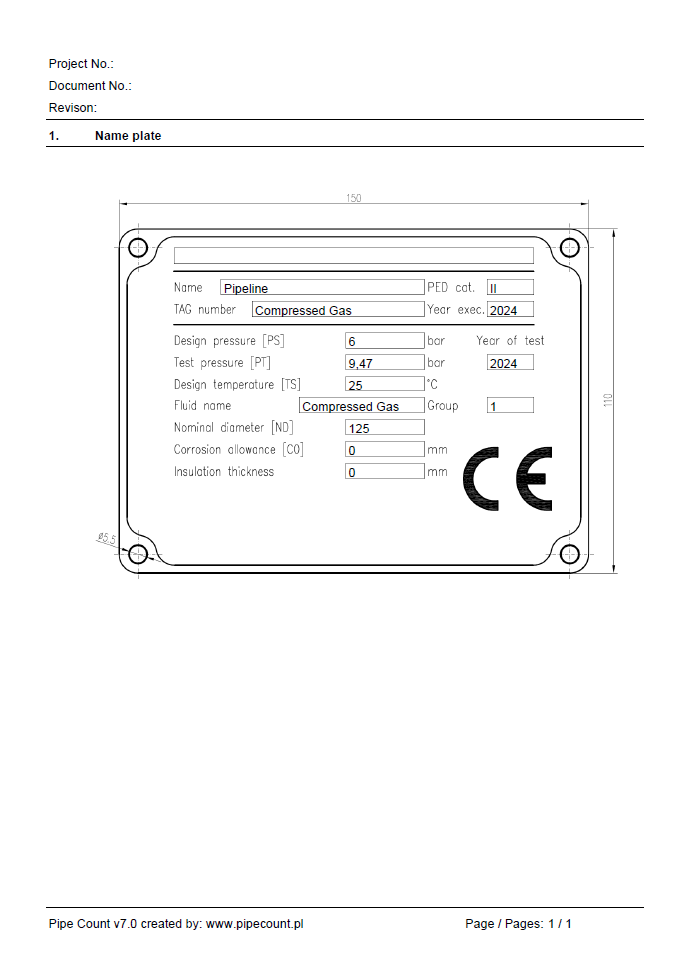

Pipe Count generuje wzór tabliczki znamionowej ze znakiem CE jeśli w wyniku oceny taki znak jest wymagany.

info@pipecount.eu

PipeCountV7 - DEMO
